一、产品概述
BF-S0906-VP型矢量信号发生器是一款便携式矢量波信号发生器，具有优秀的射频信号功能和丰富的信号形式，信号发生器通过USB口与PC连接，通过上位机软件可以进行控制。
二、产品特点
² 频率范围9KHz-6GHz（可扩展至20GHz）、大功率输出模式、低谐波模式
² 高质量CW功能、脉冲调制功能、ARB功能
² 调制带宽：200MHz
² 数字调制：BPSK/QPSK/8PSK/16QAM/32QAM/64QAM/128QAM/256QAM/MSK/FSK
² 内置增益控制单元，可实现+25dBm～-60dBm功率输出
² 便于携带、操作简单、易于系统集成，可二次开发，可产生自定义信号
² 体积小：160mm*90mm*40mm，通过电源适配器供电，USB接口控制
|
|
三、技术指标
主要参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
频率 | 范围 | 9KHz | 6GHz | ||
步进 | 1 | Hz | |||
频率准确度 | ±0.5 | ppm | |||
频率老化 | ±5 | ppb | |||
1GHz相位噪声 | @10KHz | -120 | dBc/Hz | ||
输出功率 | 最大功率 | 12 | 15 | 25 | dBm |
功率分辨率 | 0.1 | dB | |||
功率范围 | -60 | +25 | dBm | ||
功率平坦度 | ±1 | dB | |||
谐杂波 | 带内 | -85 | -70 | dBc | |
1/2次谐波 | -65 | dBc | |||
谐波 | -15 | dBc | |||
低谐波模式 | -55 | dBc | |||
矢量调制 | 调制带宽 | 200 | MHz | ||
EVM | ≤2％ | rms | |||
脉冲调制 | 脉冲深度 | 35 | 60 | dB | |
脉冲宽度 | 50 | ns | |||
脉冲重复周期 | 200 | ns | |||
Trigger in/out | 3 | 5 | Vpp | ||
参考 | 外参考频 | 10 | MHz | ||
外参考电 | 0.5 | 1 | 3 | Vpp | |
调制方式 | I/Q调制、脉冲 | ||||
通用数字格式 | BPSK/QPSK/8PSK/16QAM/32QAM/64QAM/128QAM/256QAM/MSK/FSK | ||||
模拟调制格式 | AM、FM、PM、DSB、USB、LSB | ||||
端口驻波 | ≤1.5 | ||||
供电 | 适配器 | +220V，50Hz | |||
环境要求 | 工作温度 | -20℃~+50℃ | |||

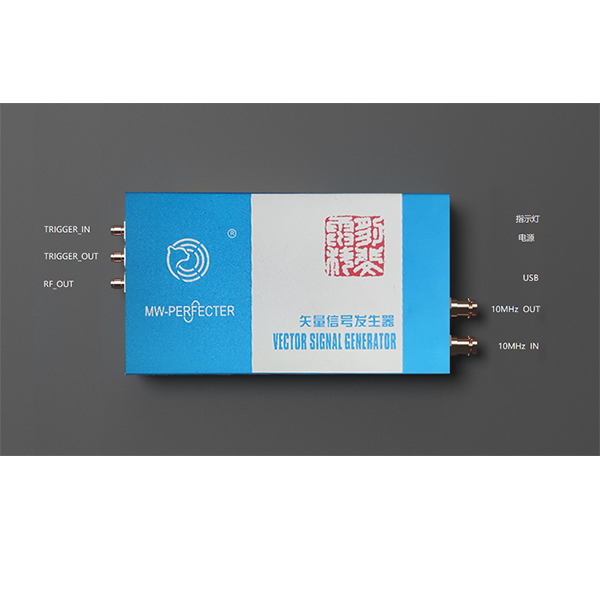

对外接口 | 控制 | USB方口 | |||
射频接口 | SMA-K | ||||
10MHz参考输入 | SMA-K | ||||
10MHz参考输出 | SMA-K | ||||
触发输入 | SMA-K | ||||
触发输出 | SMA-K | ||||
机械特性 | 尺寸 | 200mm*90mm*40mm | |||
重量 | 430g | ||||
四、使用说明
1. 连接电源适配器
2. 连接USB控制线与电脑
3. 打开控制软件，进行配置即可
