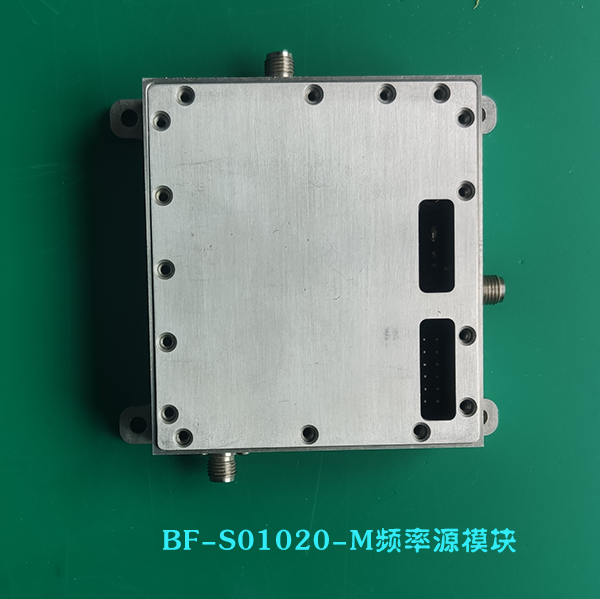

BF-S01020M频率源模块
一、产品概述
BF-S01020-M为模块类产品，可用于雷达、通信等相关产品中作为其中的一部分模块，产生10MHz-20GHz全频段信号，可产生点频连续波信号、脉冲信号、FSK调制信号等，体积小，功耗低，外形尺寸：72mm*65mm*20mm。
二、主要技术指标
技术指标 | |
频率 | 10MHz-20GHz |
最大输出功率 | +20dBm |
最小输出功率 | -20dBm |
功率精度 | ±0.5dB(1GHz时) |
谐波 | ＜-40dBc |
非谐波 | ＜-80dBc |
SSB相位噪声 | ＜-125dBc/Hz@1GHz |
频率分辨率 | 1Hz |
调制模式 | 脉冲、FSK |
扫频模式 | 列表、步进、斜波 |
通信接口 | SPI/RS232 |

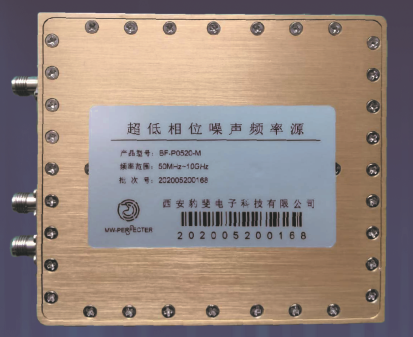

50MHz-20GHz超低相位噪声频率源模块
一、产品概述
BF-P0520-M系列频率源模块，可以为收发系统、变频系统、测试系统提供卓越的低相位噪声本振模块。本产品可实现50MHz~20GHz的频率覆盖范围，0.001Hz的频率分辨率，输出功率+20dBm。
二、产品特点
² 频率范围50MHz-20GHz
² 高频率分辨率0.001Hz
² 超低相位噪声
² 体积99mmX88mmX22mm （10GHz）
三、主要技术指标
频率范围 | 50MHz-20GHz | |||
频率分辨力 | 0.001Hz | |||
输出功率 | -50dBm~+20dBm | |||
频率切换时间 | ≤50uS | |||
分谐波 | ≤-60dBc | |||
谐波 | ≤-15dBc | |||
杂散 | ≤-60dBc | |||
频率准确度 | ±0.5ppm | |||
频率老化 | ≤±0.3ppm/年 | |||
相位噪声 | 频偏 | 1GHz（典型值） | 5GHz(典型值) | 10GHz（典型值） |
@100Hz | -108 | -101 | -94 | |
@1KHz | -138 | -126 | -120 | |
@10KHz | -144 | -132 | -126 | |
@100KHz | -144 | -132 | -126 | |
@1MHz | -141 | -129 | -123 | |
@10MHz | -148 | -140 | -133 | |
参考输出频率 | 10MHz | |||
参考输出功率 | +10dBm±1dB | |||
输出阻抗 | 50Ω | |||
外部参考输入 | 10MHz | |||
输入功率范围 | -5dBm~+5dBm | |||
输入阻抗 | 50Ω | |||
功耗 | +12V，1.5A | |||
接口 | J30J-15/SPI/USB | |||
2GHz-20GHz捷变频频率源模块
一、产品概述
BF-P0220-M系列频率源模块，可提供捷变频频率源模块，频率捷变时间≤1uS。该产品可实现2GHz~20GHz的频率覆盖范围，输出功率可变-50dBm~+15dBm。
二、产品特点
Ø 频率范围2GHz-20GHz
Ø 功率范围-50dBm~+15dBm
Ø 频率切换时间≤1uS
Ø 体积小99mmX88mmX33mm
三、主要技术指标
频率范围 | 2GHz-20GHz | |
频率分辨率 | 1Hz | |
输出功率 | -50dBm~+15dBm | |
频率切换时间 | ≤1uS | |
分谐波 | ≤-60dBc | |
谐波 | ≤-15dBc | |
杂散 | ≤-60dBc | |
频率准确度 | ±0.5ppm | |
频率老化 | ≤±0.3ppm/年 | |
相位噪声 | 频偏 | 20GHz |
@100Hz | ≥-68 | |
@1KHz | ≥-88 | |
@10KHz | ≥-103 | |
@100KHz | ≥-106 | |
@1MHz | ≥-111 | |
参考输出频率 | 10MHz | |
参考输出功率 | +10dBm±1dB | |
输出阻抗 | 50Ω | |
外部参考输入 | 10MHz | |
输入功率范围 | -5dBm~+5dBm | |
输入阻抗 | 50Ω | |
功耗 | +12V，1.5A | |
接口 | J30J-15/SPI/USB | |
